11． 新幹線の力行、ブレーキ性能とは？　均衡速度とは？　何km/hまで走れる？

1．700系新幹線電車の加速特性

　 東海道・山陽新幹線に平成11年3月から300系の後継として投入された最新の700系新幹線電車の基本スペックは、

基本仕様
編　成16両（12Ｍ4Ｔ）
最高速度東海道270km/h　山陽285km/h
編成出力275ｋW×48個＝13200ｋW
定　員普通車1123人
特別車200人
合計1323人
編成重量空車634ｔ
特性計算用784ｔ
（200％＋水等？）

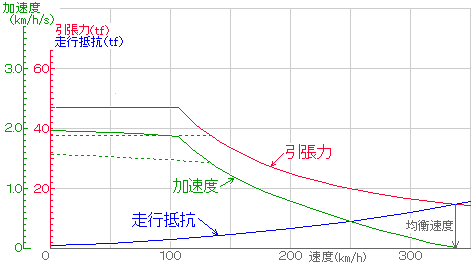

加速特性右図
黄線：編成の引張力
桃線：編成の加速度
（点線は300系とあわせるために当面使用する力行特性）
青線：明かりの走行抵抗
特性曲線

　 これから次のようなことが読みとれます。

1．引張力　700系電車の引張力は105km/h程度までは一定で（引張力から求めた加速度は2.0km/h/s弱）、その後は低下して行く。（そのようになるように電動機の速度、トルクを制御している）
2．走行抵抗と
均衡速度		　走行抵抗は速度の2乗に比例して増加し、340km/h程度で引張力と交わる。この引張力と走行抵抗の交点の速度を「均衡速度」といい、加速力は0になるのでそれ以上速度は上がらない（下り勾配ではもっと上がるが）。
　 この走行抵抗は「明かり」、「平坦線」区間のもので、（長い）トンネルに入ると更に大きくなり、上り勾配では勾配抵抗も加わる。
3．加速力　加速力は（引張力－走行抵抗）で、それを加速度に変換した加速度曲線は当然均衡速度で0になっている。
4．加速余力　700系の最高速度は285km/hだが、その速度で加速度は0.3km/h/s弱有る。
　 この運転最高速度で残っている加速度を加速余力といい、0.2以上確保するのが一般的。これがないといつまでたっても最高運転速度に達しない。
5．勾配区間走行　例えば12‰の上り連続勾配での加速度を考えると、上り勾配は減速させる方に働き、その減速度は　12÷30≒0.4km/h/sとなる。12は勾配値（‰）、30は単位換算係数。
　 その結果、加速度曲線はこの値だけ下方にシフトし、概ね260kmで加速度が0になりそれ以上速度が上がらない。実際の勾配はある距離ごとに上り下り変化するので複雑だが、新幹線では特別な場合を除いてはあまり大きな勾配を付けないようにしている。
6．勾配起動　また、上り勾配で停止して再起動する場合、例えば30‰だと加速度は30÷30≒1km/h/s減ることになる。最近の新幹線電車の起動加速度は通常1.6km/h/sなので、0.6km/h/sの余力があり起動は可能。
　 しかし、たとえば、電車が4両ユニット構成（4両1組で機能する）の場合、16両だと4ユニットあるので1ユニット故障して解放したとすると起動加速能力は4分の3の1.2km/h/sになるので30‰上り勾配で何とか起動はできるが加速力が不足してしまい、このような急勾配をなくすか車両のユニット構成を2～3両ユニットにするなどの対策が必要になる。特別に車両の起動加速度を上げるような構造、取り扱いにすることもある。

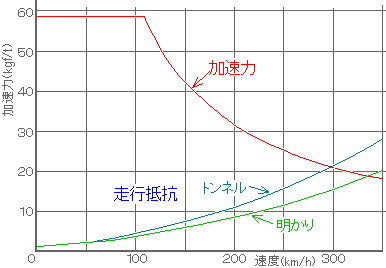

　 右図は上の図を車両重量1ｔ当たりの数値にしたもので、トンネル内の想定走行抵抗も追記しました。
　 縦軸のｔ当たり引張力は勾配値（‰）と同じなので、勾配区間を走行したときに加速力がどう変化するのを見るのに便利です。

　 たとえば、30‰の上り勾配では走行抵抗の線をそのまま上に30目盛り分平行移動すれば加速力がどれだけ残っているか分かります。
　 このように、線区の最急勾配、電車の出力と起動加速度、ユニット構成等には密接な関連があります。

2．700系新幹線電車のブレーキ加速特性

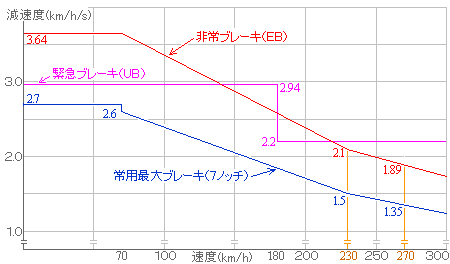

　新幹線のブレーキ減速度は車輪・レール間の摩擦係数（μ）を越えないように200系以降からμパターン制御がされており、摩擦係数が下がる高速域では小さめ、70km/h以下では2.7km/h/sで一定としています。
　 非常ブレーキは、常用最大ブレーキの1.4倍の減速度になるようになっており、列車分離等の緊急時に動作する緊急ブレーキは、2段階制御の減速度になっています。
　 なお、μパターンはレールが濡れている条件の悪い時を想定しており、13.6／（V[km/h]＋85）となっています。

3．700系新幹線電車のランカーブ

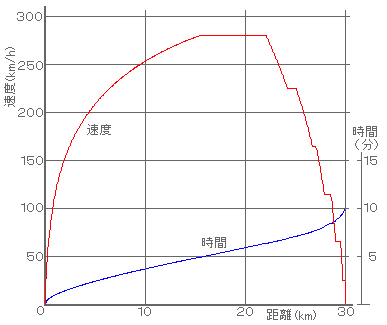

　 新幹線の引張力、ブレーキ減速度、走行抵抗が分かれば走行シミュレーションができます。線路データとして、位置、ＡＴＣ速度、勾配、トンネル、速度制限等の情報が必要ですが、ここでは単純にトンネルのない平坦線区で駅間30km/hの場合について計算すると右図のようになります。運転時間は約10分でした。
　 最高速度に達するまで約5分、その間に約16km走行します。ブレーキはATC速度段に従って階段状に減速して行き、ブレーキ開始から停止まで4分弱、8km走行しますが、一定走行部分を除くとそれぞれ約2分、5km強となります。
　 最高速度に達するまで、ブレーキをかけてから停車するまでにかなりの時間と距離が必要であり、駅間が長くなければ最高速度向上の効果を発揮することができないことが分かります。
　 従来のＡＴＣ装置では右図のように階段状に減速されますが新しく採用が決まったディジタルＡＴＣ装置になると閉塞区間の速度情報を運転台に与えるのではなく、前方列車との距離情報等を与えるようになっており、一段ブレーキが使えるため、減速時間の短縮とスムースな乗り心地の確保が可能になりました。
　 起動加速度を1.6km/h/sとすると、2.0km/h/sの時よりも約12秒遅くなりました。

4．新幹線はどこまでスピードアップできるか。

　 試験車では、700系の先行試験車である300Ｘが営業線での高速走行試験で443.0Km/h、フランスのTGV－Atrantiqueが、やはり試験車両で建設中に515.3km/hを達成しており、これが国内外の最高速度記録です。フランスの記録はき電電圧のアップ、下り勾配の利用等特別な条件での結果であり、営業運転で採用できる方法ではありません。
　 営業運転で一番最高速度が高いのは、300km/h運転の500系新幹線電車です（TGVも同じ）。
　 一番上の図の700系新幹線電車の特性曲線中に、500系の引張力を参考に載せています。編成出力は285kW×16×4＝18.240kWで、700系の約4割り増しになっています。
　 現営業速度は300km/hですが、車両の設計は320km/h対応になっており、特性曲線からも均衡速度は380km/h程度で、条件が許せば320km/h運転が性能的に可能なことが分かります。
　 それでは、営業線では最高運転速度はどこまで上げられるのでしょうか。

車両の出力から　 車両の出力がなければ話にならない。特性曲線からは、450kWクラスの電動機を積めば400km/h運転は可能になるが、最高速度に達するまで約26km、停車するまで約13km程度走行するので駅間が相当広くないとメリットがない。もっと出力を上げるともっと出る。しかし、変電所は大丈夫？
粘着係数　 走行抵抗は速度の2乗に比例して増加するので摩擦係数（μ）が下がる高速域では空転を起こし加速できなくなる恐れがある。ブレーキの時のμパターに従うとすると、400km/h程度で交差しそう。しかし、走行抵抗は車体断面の縮小等で少しは下げられるし、増粘着剤の散布や必ず空転することになるわけでもない？ので更に多少の速度向上は可能。
環境面　 今一番厳しいのが騒音対策。日本には標準点（路線中心から25m離れで地上高さ1.2m位置）で70（住宅地）又は75ホン以下という新幹線の環境基準が有り、防音壁等の対策でかなり減ってきたが完全には隠しようのないパンタグラフ等の速度依存性の高い空力音対策がほぼ限界に近づきつつある。この面では最高速度は300km/h前半か。
　 更に、トンネル出口に発生するトンネル微気圧波による「ドン」という音とかが問題になって、トンネル緩衝工や車両先頭部の勾配変化率を一定にするなどの対策がとられている。最近の先頭車は「馬面」になってきて写真写りが良くないのはこのせい？。
走行安定性　 台車の構造や数値解析の進歩により台車だ行動の限界速度は向上してきたが、400km/h以上の高速域で軌道条件、車両長期走行による特性の変化等に対しても余裕があるかは走ってみないと分からない。
集電性能　 パンタグラフで架線と接触し、そこから動力電源を集電しているが、高速化になると離線が大きくなる可能性がある。高張力化、材質の改善等が進められているが、400km/h以上の高速域でも安定した集電ができる必要がある。

　 そもそも「そんなに無理して急いでどうする。ほかにやることがあるだろ」という意見もあると思いますが、技術的な課題を勝手に整理するとこの表のようになると思います。
　 車両の加速・ブレーキ性能や粘着等の問題からは外れますが、沿線に多数の人が住んでいる日本では環境対策面の問題が現実一番厳しいようです。
